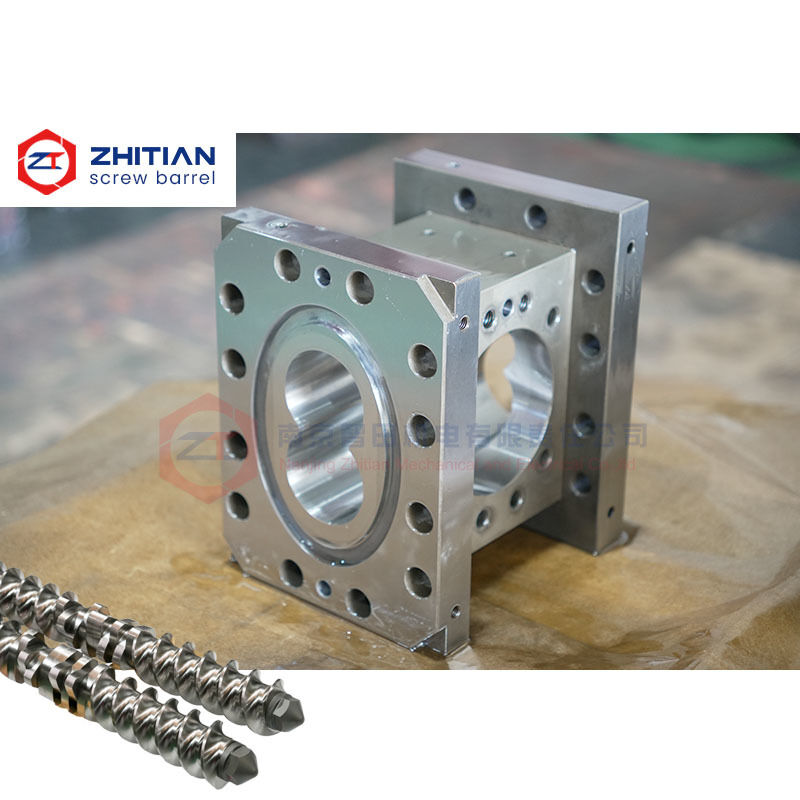

Этот модульный двухшнековый экструдерный цилиндр разработан для пользователей, которым необходимо заменить отдельный изношенный, поврежденный или функционально непригодный участок цилиндра без замены всего комплекта цилиндров.
Каждый участок может быть изготовлен в соответствии с существующей сборкой цилиндра, включая внутренний диаметр, межосевое расстояние, общую длину, установочные поверхности, отверстия для болтов и присоединительные размеры.
Это практичное решение, когда:
-
Только один или два участка цилиндра сильно изношены
-
Поврежден участок подачи, дегазации или боковой подачи
-
Процесс требует другой конфигурации портов
-
Заменяемый участок не совпадает с соседними цилиндрами
-
Пользователь хочет снизить стоимость замены полного комплекта цилиндров
-
Время простоя производства должно быть ограничено во время технического обслуживания
Ключевые характеристики
| Пункт |
Спецификация |
| Тип продукта |
Модульный участок двухшнекового экструдерного цилиндра |
| Структура |
Сегментированная модульная конструкция |
| Доступные участки |
Закрытый, подающий, дегазационный, вакуумный и боковой подачи |
| Основа производства |
Чертеж, использованный образец или измеренные размеры |
| Соответствие соединений |
Установочные поверхности, отверстия для болтов и соседние интерфейсы |
| Варианты материалов |
Нитрированная сталь, инструментальная сталь, биметаллическая или легированная футеровка |
| Кастомизация |
Длина, внутренний диаметр, порты, каналы и присоединительные размеры |
| Инспекция |
Внутренний диаметр, межосевое расстояние, размеры интерфейса и соответствие сборки |
| Основное назначение |
Замена отдельных участков и модификация процесса |
Замените только изношенный участок цилиндра
Износ не всегда распределяется равномерно по всему экструдерному цилиндру.
Зоны подачи, зоны плавления, зоны смешивания и участки высокого давления могут испытывать разный уровень износа. Во многих случаях один участок достигает своего предельного срока службы, в то время как остальные участки все еще пригодны для использования.
Модульная замена позволяет менять поврежденный участок независимо.
Это может помочь пользователям:
-
Снизить стоимость замены
-
Сохранить пригодные для использования участки цилиндра
-
Сократить время подготовки к техническому обслуживанию
-
Уменьшить запас запасных частей
-
Быстрее реагировать на локальный износ или повреждения
Перед заменой следует также проверить соседние цилиндры и элементы шнека. Новый участок должен правильно работать с существующей сборкой, а не оцениваться отдельно.
Соответствие существующей сборке цилиндра
Цилиндры одинакового номинального размера не всегда взаимозаменяемы.
Различные экструдеры могут использовать разную длину, геометрию внутреннего диаметра, межосевое расстояние, расположение отверстий для болтов, установочные структуры и системы контроля температуры.
Обычно подтверждаются следующие размеры:
-
Размеры внутреннего диаметра
-
Межосевое расстояние
-
Длина цилиндра
-
Передние и задние соединительные поверхности
-
Установочные ступени
-
Диаметр и расположение отверстий для болтов
-
Установочные элементы
-
Положение и размеры портов
-
Интерфейсы нагрева и охлаждения
Цель состоит в том, чтобы новый участок правильно соединялся с соседними цилиндрами и поддерживал непрерывный внутренний поток.
Предотвращение несоосности между участками цилиндра
Неправильное соответствие между соседними цилиндрами может создать внутренний уступ, смещение внутреннего диаметра или неровную соединительную поверхность.
Эти проблемы могут вызвать:
-
Задержку материала на стыке
-
Локальный перегрев или деградацию
-
Колебания давления
-
Аномальный износ вблизи соединения
-
Утечку между участками
-
Трудности при сборке
Предпочтительны оригинальные чертежи. При отсутствии чертежей можно использовать использованный образец и полную размерную информацию для обратного измерения.
Изношенные размеры следует идентифицировать и исправлять, а не копировать напрямую.
Доступные функциональные участки цилиндра
Закрытый участок цилиндра
Используется в зонах транспортировки, плавления, смешивания и создания давления.
Участок подачи цилиндра
Изготавливается с основным отверстием для подачи и соответствует существующей бункеру или системе подачи.
Участок дегазации или вакуумирования цилиндра
Используется для удаления воздуха, влаги или летучих компонентов. Отверстие и фланец могут быть изготовлены по индивидуальному заказу в соответствии с процессом.
Участок боковой подачи цилиндра
Предназначен для добавления стекловолокна, минеральных наполнителей, добавок или других материалов в выбранной точке процесса.
Отдельный функциональный участок также может быть изменен в рамках модификации процесса без перестройки всего комплекта цилиндров.
Выбор материала в зависимости от положения в процессе
Различные участки могут требовать разных материальных решений.
Стандартный участок из нитрированной стали может использоваться для общего компаундирования с умеренным износом. Участки, подверженные сильному истиранию, давлению или коррозии, могут требовать усиленной защиты.
Доступные варианты включают:
-
38CrMoAlA с нитрированным внутренним диаметром
-
Вкладыш из инструментальной стали
-
Биметаллическая футеровка
-
Износостойкая футеровка на основе никеля
-
Внутренний диаметр с лазерным покрытием
-
Цельный легированный рукав
-
Коррозионностойкая легированная система
Полный комплект цилиндров не всегда должен использовать один и тот же материал.
Износостойкие материалы могут быть сконцентрированы в зонах с высоким износом, в то время как менее требовательные участки используют более экономичную конфигурацию.
Инспекция для взаимозаменяемой сборки
Инспекция фокусируется как на отдельном участке, так и на его совместимости с существующей сборкой цилиндра.
Предметы инспекции могут включать:
-
Размер и геометрия внутреннего диаметра
-
Межосевое расстояние
-
Параллельность
-
Общая длина
-
Точность соединительной поверхности
-
Установочные размеры
-
Положение отверстий для болтов
-
Размеры портов
-
Соосность с соседними участками
-
Герметичность каналов нагрева или охлаждения
Размерные записи могут храниться для будущих повторных заказов.
Информация, необходимая для замены
Пожалуйста, предоставьте:
-
Марка и модель экструдера
-
Положение поврежденного участка цилиндра
-
Оригинальный чертеж, при наличии
-
Использованный образец или подробные фотографии
-
Диаметр внутреннего диаметра и межосевое расстояние
-
Общая длина
-
Размеры переднего и заднего соединения
-
Детали отверстий для болтов и установочные детали
-
Тип и размеры портов
-
Обрабатываемый материал и содержание наполнителя
-
Описание износа или проблемы процесса
-
Требуемое количество
Информация о соседних участках также полезна для проверки совместимости сборки.
Часто задаваемые вопросы
Можно ли заменить один участок цилиндра, не заменяя полный комплект?
Да, при условии, что соседние участки, элементы шнека и присоединительные размеры остаются в приемлемом состоянии.
Можете ли вы изготовить участок без оригинального чертежа?
Да. Можно использовать использованный образец и размерную информацию, но изношенные или деформированные размеры должны быть сначала идентифицированы и исправлены.
Можно ли заменить закрытый участок на дегазационный или боковой?
В некоторых случаях да. Сначала необходимо оценить установочное пространство, конфигурацию процесса, вспомогательное оборудование и присоединительные размеры.
Должны ли все участки цилиндра иметь одинаковый материал?
Нет. Различные материалы могут быть выбраны для разных зон процесса в зависимости от условий износа, коррозии и давления.
Запросить обзор индивидуального участка цилиндра
Отправьте нам чертеж, информацию об образце и установочное положение участка, который нуждается в замене.
-
Можно ли заменить только поврежденный участок
-
Какие присоединительные размеры необходимо подтвердить
-
Остаются ли соседние участки пригодными для использования
-
Следует ли модернизировать материал
-
Можно ли модифицировать участок для подачи, дегазации или боковой подачи
