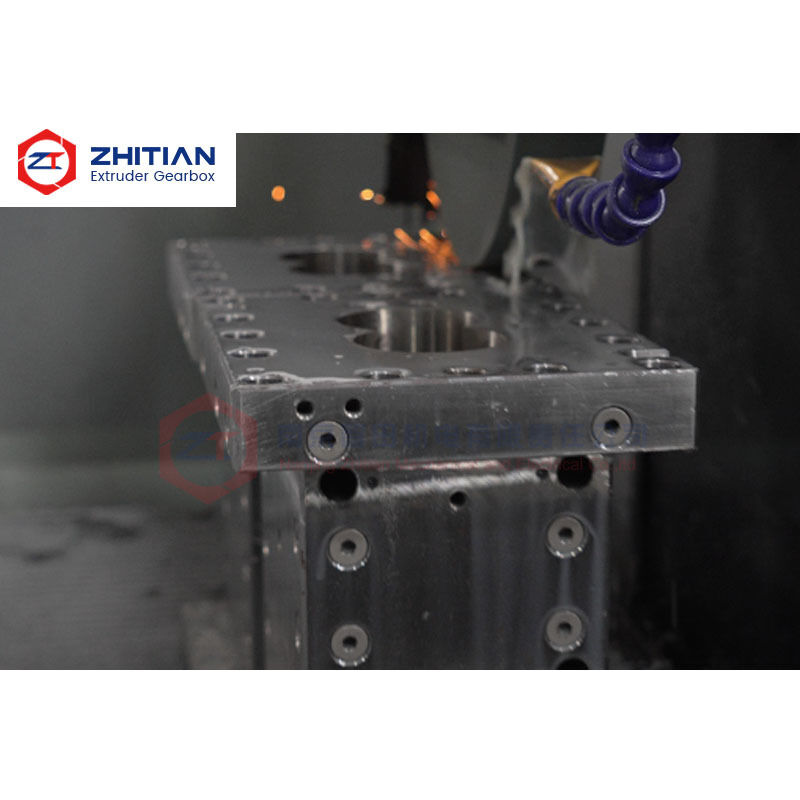

Этот износостойкий двухшнековый цилиндр разработан для производства мастербатчей с высоким содержанием наполнителя, где карбонат кальция, тальк, пигменты и другие абразивные порошки вызывают постоянный износ внутренней поверхности цилиндра.
Рецептуры с высоким содержанием наполнителя могут создавать гораздо большую абразивную нагрузку на цилиндр, чем стандартная переработка полимеров. По мере износа внутренней поверхности зазор между элементами шнека и цилиндром постепенно увеличивается, что может снизить эффективность транспортировки, стабильность давления и общую консистенцию процесса.
Выбирая подходящие износостойкие материалы или конструкции с футеровкой из сплава для критических участков цилиндра, можно продлить срок службы зон с интенсивным износом, не прибегая к ненужной модернизации всего комплекта цилиндров.
Типичные проблемы включают:
- Быстрый износ внутренней поверхности цилиндра
- Увеличенный зазор между шнеком и цилиндром
- Обратный поток материала в изношенных участках
- Снижение эффективности транспортировки
- Нестабильное развитие давления
- Частая замена изношенных участков цилиндра
- Ускоренный износ в зонах подачи и смешивания наполнителя
Ключевые характеристики
| Наименование |
Доступная конфигурация |
| Тип продукта |
Износостойкий двухшнековый цилиндр |
| Основное применение |
Производство мастербатчей с высоким содержанием наполнителя |
| Типичные наполнители |
Карбонат кальция, тальк, минеральный порошок и пигменты |
| Типы цилиндров |
Закрытые, подающие, боковые, вентиляционные и заказные секции |
| Варианты материалов |
Инструментальная сталь, футеровка из сплава и заказные износостойкие системы |
| Защита внутренней поверхности |
Износостойкая футеровка или рабочая поверхность из сплава |
| Основа производства |
Чертеж, образец или измеренные размеры |
| Контроль температуры |
Заказные отверстия для нагрева и каналы охлаждения |
| Критический контроль |
Внутренняя поверхность, межосевое расстояние, интерфейсы и состояние поверхности |
| Основная цель |
Снижение абразивного износа внутренней поверхности и поддержание рабочего зазора |
Почему мастербатчи с высоким содержанием наполнителя вызывают сильный износ цилиндра
Производство мастербатчей с высоким содержанием наполнителя часто включает гораздо более высокую концентрацию твердых частиц, чем при традиционном компаундировании полимеров.
Типичные материалы могут включать:
- Карбонат кальция
- Тальк
- Слюда
- Диоксид титана
- Пигменты
- Огнестойкие порошки
- Другие функциональные минеральные наполнители
Во время экструзии эти частицы транспортируются, сжимаются, смешиваются и диспергируются между элементами шнека и внутренней поверхностью цилиндра.
Повторный контакт вызывает абразивный износ, особенно в зонах с высокой концентрацией наполнителя, давлением или интенсивностью смешивания.
Скорость износа может увеличиваться, когда процесс также включает:
- Высокий процент наполнителя
- Высокая скорость вращения шнека
- Высокая производительность
- Длительные непрерывные производственные циклы
- Твердые или неправильные частицы наполнителя
- Интенсивное последующее смешивание
По этой причине выбор материала цилиндра должен отражать фактическую систему наполнителя, а не только размер машины.
Защита наиболее критических зон износа
Износ обычно не распределяется равномерно по всей экструзионной линии.
Более сильный износ цилиндра часто наблюдается вблизи:
- Основные секции подачи наполнителя
- Боковые секции подачи
- Зоны смешивания и пластикации
- Рестриктивные секции
- Зоны создания давления
- Секции, обрабатывающие высококонцентрированный наполнитель
Это означает, что весь комплект цилиндров не обязательно требует одинакового премиального материала.
Практичным решением является использование более износостойких материалов в секциях, подверженных наибольшей абразивной нагрузке, при использовании более экономичных материалов в позициях с меньшим износом.
Это помогает сбалансировать срок службы и стоимость замены.
Поддержание зазора между шнеком и цилиндром
Внутренняя поверхность цилиндра и элементы шнека работают вместе как единая система.
По мере увеличения диаметра внутренней поверхности из-за износа рабочий зазор увеличивается.
Чрезмерный зазор может вызвать:
- Увеличение утечки материала или обратного потока
- Снижение эффективности прямого транспортирования
- Снижение способности к созданию давления
- Менее стабильное поведение при смешивании
- Колебания производительности
- Более высокое энергопотребление для достижения того же результата процесса
По этой причине износ цилиндра следует оценивать не только по внешнему виду.
При принятии решения о необходимости замены следует учитывать фактические измерения внутренней поверхности и состояние шнека.
Если и элементы шнека, и цилиндр сильно изношены, замена только одного компонента может не полностью восстановить первоначальное рабочее состояние.
Варианты износостойких материалов
Различные рецептуры мастербатчей создают разный уровень износа.
В зависимости от процесса, варианты материалов могут включать:
Инструментальная сталь
Инструментальные стали, такие как W6Mo5Cr4V2, могут рассматриваться для применений, требующих большей износостойкости, чем обычные азотированные цилиндры.
Цилиндр с футеровкой из сплава
Для более суровых абразивных условий конструкция с футеровкой из сплава может обеспечить более высокопроизводительную рабочую поверхность при сохранении конструктивного корпуса цилиндра.
Заказные износостойкие системы сплавов
Для чрезвычайно абразивных рецептур материал внутренней поверхности может быть выбран в зависимости от типа наполнителя, его загрузки и существующего характера износа.
Не всегда самая высокая твердость является лучшим выбором. Выбор материала также должен учитывать ударную вязкость, условия коррозии, температуру обработки и фактический механизм отказа.
Замена для существующих двухшнековых экструдеров
Износостойкие секции цилиндра могут быть изготовлены в соответствии с:
- Оригинальные технические чертежи
- Существующие образцы цилиндров
- Измеренные размеры
- Данные интерфейса машины
- Требования процесса
Настраиваемые функции включают:
- Геометрия внутренней поверхности
- Межосевое расстояние
- Длина цилиндра
- Материал футеровки
- Присоединительные поверхности
- Позиционирующие элементы
- Схема расположения болтовых отверстий
- Порты подачи и боковой подачи
- Вентиляционные отверстия
- Отверстия для нагрева
- Каналы охлаждения
- Расположение датчиков
При использовании существующего изношенного цилиндра в качестве эталона, оригинальные проектные размеры следует отличать от размеров, уже измененных износом.
Производство и контроль
Критический контроль может включать:
- Размеры внутренней поверхности
- Межосевое расстояние
- Геометрия внутренней поверхности
- Параллельность
- Длина цилиндра
- Точность присоединительных поверхностей
- Позиционирующие размеры
- Расположение портов
- Герметичность каналов охлаждения
- Состояние поверхности
- Проверка материала
Для повторных проектов замены подтвержденные данные размеров могут быть сохранены для повышения согласованности в будущих заказах.
Информация, необходимая для технической оценки
Пожалуйста, предоставьте:
- Марка и модель экструдера
- Чертеж или образец цилиндра
- Тип полимера
- Тип наполнителя
- Процент наполнителя
- Скорость вращения шнека
- Приблизительная производительность
- Материал существующего цилиндра
- Текущий срок службы цилиндра
- Фотографии износа
- Наиболее сильно изношенная позиция цилиндра
- Требуемое количество
Часто задаваемые вопросы
Какие секции цилиндра обычно изнашиваются быстрее всего при производстве мастербатчей с высоким содержанием наполнителя?
Износ часто более сильный вблизи зон подачи наполнителя, интенсивного смешивания и создания давления.
Нужна ли износостойкая футеровка каждой секции цилиндра?
Нет. Высокопроизводительные материалы могут быть сконцентрированы в секциях, где абразивный износ наиболее сильный.
Следует ли также проверять элементы шнека?
Да. Износ шнека и цилиндра вместе определяют фактический рабочий зазор.
Можно ли модернизировать материал цилиндра при замене?
Да. Если оригинальный материал изнашивается слишком быстро, материал рабочей поверхности может быть модернизирован при сохранении требуемых размеров для замены.
Запрос на оценку износа цилиндра для мастербатчей с высоким содержанием наполнителя
Отправьте нам чертеж вашего цилиндра, рецептуру наполнителя и текущее состояние износа.
Мы можем помочь оценить, какие секции цилиндра требуют усиленной защиты от износа, подходит ли текущий материал и какие размеры следует подтвердить перед заменой.
