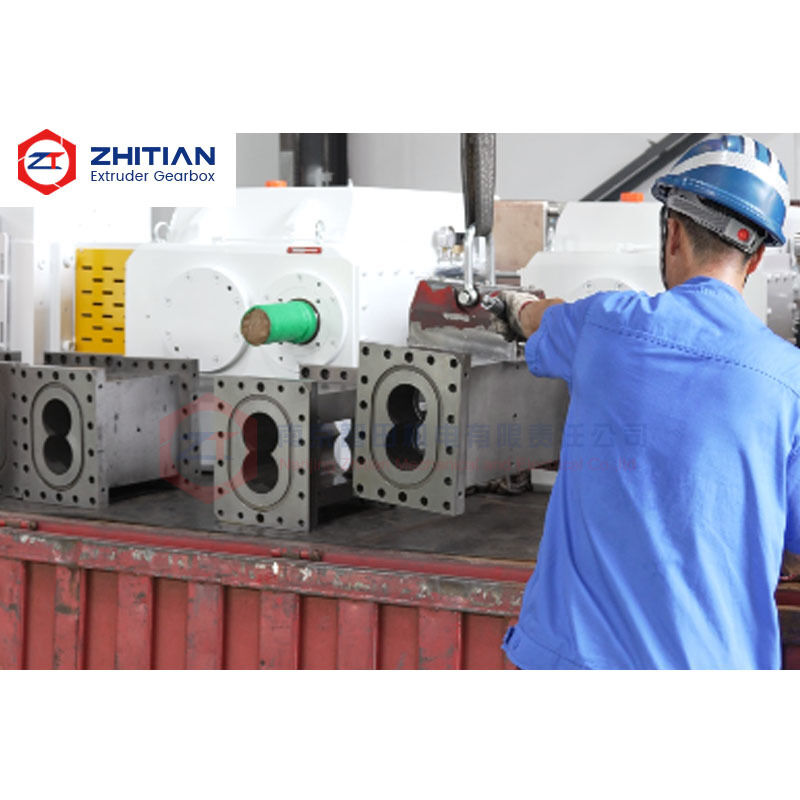

Эта высокоточная биметаллическая двойная винтовая экструдерная бочка предназначена для замены приложения, где только износостойкость недостаточна.Центровое расстояние и размеры соединения также должны быть сохранены, чтобы новый ствол работал правильно с существующими элементами винта и соседними секциями ствола.
Биметаллическая облицовка на основе никеля обеспечивает защищенную рабочую поверхность, в то время как прецизионная обработка контролирует критические габариты, необходимые для сборки и отверстия от винта до ствола.
Он помогает пользователям решать такие проблемы, как:
- Заменные бочки, которые подходят наружу, но имеют неправильное внутреннее выравнивание
- Неравномерное расстояние между винтом и стволом
- Преждевременное изнашивание, вызванное неправильным расположением отверстия
- Внутренние ступени между соседними участками бочек
- Трудность совмещения существующих интерфейсов бочек
- Извращение отверстия после обработки линейки
- Износ и коррозия в сложных условиях экструзии
Основные характеристики
| Положение |
Доступная конфигурация |
| Тип продукции |
Бочка для экструдера с двумя винтовыми винтами с высокой точностью из двух металлов |
| Основная особенность |
Точная геометрия отверстия с сплавной обшитой рабочей поверхностью |
| Внутренняя оболочка |
Биметаллический сплав на основе никеля или система специальных сплавов |
| Основные применения |
Процессы полимерного комбинирования, переработки и экструзионных процессов |
| Структура бочки |
Массивный корпус с защищенной внутренней отверстием или сплавным покрытием |
| Доступные разделы |
Закрытое, питание, вентиляция, вакуум и боковое питание |
| Производственная база |
Оригинальный чертеж, использованный образец или измеренные размеры |
| Контроль температуры |
Специализированные отверстия для отопления и каналы охлаждения |
| Критическая проверка |
Проход, расстояние до центра, поверхности соединения и размеры интерфейса |
| Основное назначение |
Сохранить точность замены при одновременном улучшении защиты отверстия |
Почему в биметалловой бочке важна точность
Добавление износостойкой оболочки не делает бочку автоматически хорошей заменной частью.
Вкладка должна быть интегрирована, не теряя контроля над критической геометрией ствола.
К важным измерениям относятся:
- Размер внутреннего отверстия
- Геометрия отверстия
- Расстояние до центра
- Параллелизм
- Общая длина бочки
- Передние и задние стыковочные поверхности
- Размеры позиционирования
- Местонахождение отверстия болта
- Выравнивание с соседними секциями бочек
Если эти размеры неточны, ствол может все еще застегиваться на машину, но работать с неправильной внутренней связью с винтами.
Возможные последствия включают неравномерный клиренс, локальное трение, удержание материала, аномальное износ и нестабильную обработку.
По этой причине точность замены должна оцениваться вместе с работоспособностью линейки.
Сохраняйте постоянное расстояние от винта до ствола
Экструзия с двумя винтами основана на контролируемом пробеле между винтовыми элементами и отверстием ствола.
Если одна сторона отверстия ближе к винту, чем другая, или если расстояние до центра неправильно, рабочий просвет становится неравномерным.
Это может привести к:
- Локальный контакт или ускоренное износ
- Неравномерный поток материала
- Увеличение обратного потока в изношенных областях
- Изменения в развитии давления
- Уменьшенная повторяемость процесса
- Сокращение срока службы новых винтовых элементов
Таким образом, заменная точность ствола экструдера должна воспроизводить требуемую внутреннюю геометрию, а не только внешние размеры установки.
При замене изношенного ствола необходимо также проверить состояние существующих винтовых элементов.
Биметаллическая облицовка на основе никеля для защиты от пробоев
Внутренняя оболочка - это поверхность, непосредственно подверженная воздействию обрабатываемого материала.
Системы с сплавами на основе никеля могут рассматриваться, когда процесс требует сочетания:
- Устойчивость к износу
- Устойчивость к коррозии
- Стабильная защита поверхности
- Продолжительность непрерывной работы
Типичные материалы могут включать заполненные полимеры, переработанные материалы, функциональные соединения и препараты, содержащие химически агрессивные добавки.
Точный состав облицовки должен быть выбран в соответствии с фактическим материалом и механизмом отказа.
При преимущественно абразивных условиях первоочередным может быть износостойкость, а когда химическая атака происходит вместе с абразией, необходимо также учитывать коррозионную стойкость.
Цель заключается в том, чтобы соответствовать рабочей поверхности процессу, а не выбирать облицовку только на основе значения твердости.
Предотвращение внутренних ступеней между секциями бочек
Сегментированные экструдеры с двумя винтами используют несколько секций ствола, собранных последовательно.
Внутренние отверстия этих секций должны формировать непрерывный путь потока.
Если запасная секция имеет неправильное положение отверстия или геометрию поверхности соединения, на соединении может появиться внутренняя ступень.
Это может способствовать:
- Сохранение материала
- Местное перегрев
- Разложение полимеров
- Трудность в очистке
- Колебания давления
- Локальное износ вблизи соединения
Для проектов замены размеры переднего и заднего соединения должны быть проверены вместе с внутренним отверстием.
Если имеется только использованный образец, то перед изготовлением нового ствола необходимо сначала определить изношенные или поврежденные габариты.
Точная замена существующего оборудования
Барель может быть изготовлен в соответствии с:
- Оригинальные технические чертежи
- Существующие образцы бочек
- Измеренные размеры
- Информация об интерфейсе машины
- Требования к процессу
Дополнительные подробности включают:
- Геометрия отверстия
- Расстояние до центра
- Длина бочки
- Лица соединения
- Особенности позиционирования
- Диаграмма отверстия
- Порты питания и вентиляции
- Интерфейс бокового питателя
- Отопительные отверстия
- Каналы охлаждения
- Дырки датчиков температуры
- Материал для облицовки
Цель состоит в том, чтобы воспроизвести требуемый интерфейс и рабочую геометрию при одновременной модернизации защиты внутреннего отверстия, если это необходимо.
Производство и проверка качества
Особенно важное значение имеет точное осмотр после стадии облицовки и обработки отверстий.
Инспекция может включать:
- Размеры внутреннего отверстия
- Расстояние до центра
- Геометрия отверстия
- Параллелизм
- Общая длина
- Точность линии соединения
- Размеры позиционирования
- Местонахождение отверстия болта
- Размеры порта
- Состояние поверхности линейки
- Удаление охлаждающего канала
- Проверка материалов
Документы об инспекции могут храниться для измерения и для повторного заказа в будущем.
После того, как конфигурация замены подтверждена, сохраненные размерные данные также могут упростить последующее производство запасной части.
Информация, необходимая для оценки замены
Укажите, пожалуйста:
- Марка экструдера и информация о машине
- Оригинальный чертеж бочки, если имеется
- Использованный образец бочки или подробные размеры
- Размеры отверстий
- Расстояние до центра
- Общая длина бочки
- Размеры переднего и заднего интерфейсов
- Состояние винтового элемента
- Переработанный полимер
- Информация о наполнителе и добавке
- Существующая модель износа или коррозии
- Требуемый материал облицовки, если указан
- Необходимое количество
Для использованных образцов полезны фотографии и измерения износа для разделения первоначальных измерений конструкции с измерениями, измененными в результате эксплуатационного износа.
Часто задаваемые вопросы
Почему для биметаллового ствола важна точность измерений?
Поскольку только производительность облицовки не может компенсировать неправильную геометрию отверстия или расстояние до центра.
Подходит ли никелевая облицовка для любого применения?
Нет. Покрытие должно быть выбрано в зависимости от износа, коррозии, температуры и обрабатываемого материала.
Можно ли использовать изношенную бочку в качестве образца для изготовления?
Да, но сначала нужно определить размеры изношенного ствола. Заменный ствол должен воспроизводить правильную геометрию конструкции, а не копировать существующий износ.
Следует ли проверять винтовые элементы при замене ствола?
Да. Износ винта и ствола влияет на одинаковый рабочий просвет. Сильно изношенные элементы винта могут уменьшить выгоду от установки нового высокоточного ствола.
Запросить точное обследование замены
Отправьте нам свой чертеж бочки, использованный образец или критическую информацию о размерах.
Мы можем помочь оценить:
- Какие размеры имеют решающее значение для совместимости замены
- Изменилось ли существующее отверстие и расстояние от центра из-за износа
- Подходит ли биметаллическая облицовка на основе никеля
- Следует ли также проверять элементы винта
- Какие размеры следует подтвердить перед изготовлением
