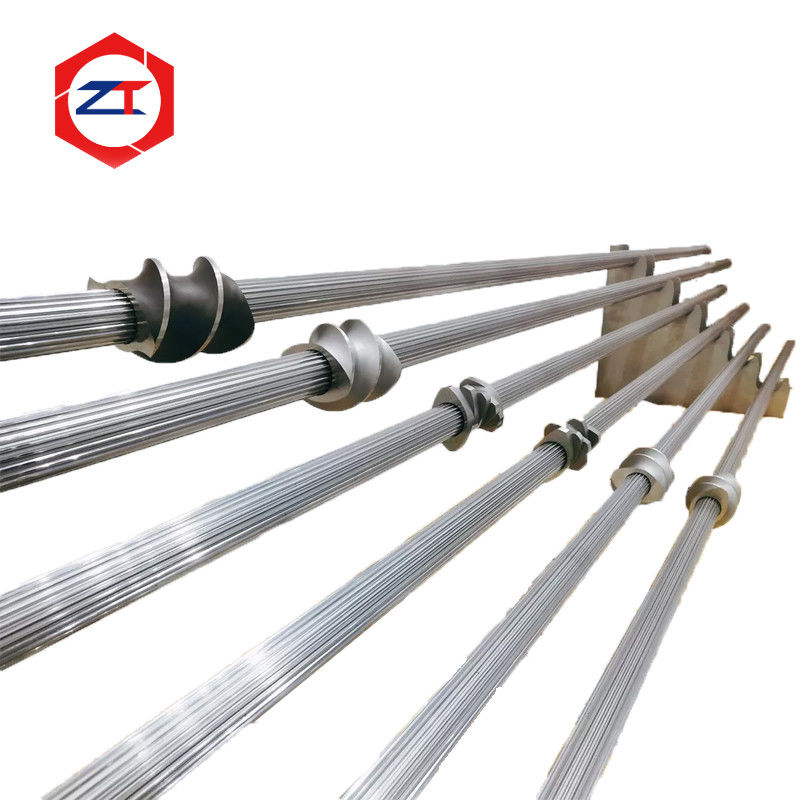

Холоднокатаный шлицевой двухшнековый вал экструдера для многократной нагрузки крутящим моментом

Холоднокатаный шлицевой вал двухшнекового экструдера для повторяющихся нагрузок на крутящий момент

A вал двухшнекового экструдера непрерывно передает крутящий момент редуктора на шнековые элементы через шлицевое соединение. Во время компаундирования передаваемая нагрузка не всегда постоянна. Изменения в вязкости материала, содержании наполнителя, условиях подачи и конфигурации шнека могут создавать повторяющиеся колебания крутящего момента вдоль трансмиссионной системы.

По этой причине шлицевое соединение является не просто элементом сборки. Это один из критически важных интерфейсов передачи крутящего момента для полной сборки шнека.

Этот вал использует процесс холодной прокатки с ЧПУ для изготовления шлицев, с вариантами материалов, включая WR15E, WR30 и 40CrNiMoA. Также доступны вакуумная закалка и индивидуальные конфигурации с охлаждением или без него в соответствии с существующей конструкцией экструдера.

Продукт предназначен для замены OEM и требовательных экструзионных применений, где точность шлицев, передача крутящего момента и длительные повторяющиеся нагрузки должны рассматриваться совместно.

Почему процесс изготовления шлицев имеет значение?

Шлицевое соединение передает крутящий момент от вала к каждому шнековому элементу, установленному вдоль модульной сборки шнека.

Во время работы контактные поверхности многократно нагружаются и разгружаются по мере изменения крутящего момента экструзии. Если геометрия шлицев, посадка или состояние поверхности неподходящие, в интерфейсе может постепенно развиваться фреттинг, локальный контактный износ или увеличение зазора.

Холодная прокатка формирует профиль шлицев путем контролируемой деформации материала, а не только путем удаления материала.

Для заказчика, однако, важно не просто то, называется ли процесс «холодной прокаткой». Готовый шлиц все равно должен соответствовать требуемому профилю, размерам и интерфейсу шнекового элемента.

Таким образом, производственный процесс и точность размеров должны работать вместе.

Разработано для повторяющихся нагрузок на крутящий момент

Крутящий момент экструзии редко бывает идеально постоянным.

Изменение рецептуры, скорости подачи, состояния расплава или концентрации наполнителя может изменить нагрузку, передаваемую через редуктор, вал и шнековые элементы.

Поэтому вал следует выбирать в соответствии с полными условиями эксплуатации, а не только по модели экструдера.

Важные факторы включают фактический передаваемый крутящий момент, диаметр вала, геометрию шлицев, скорость вращения шнека, время непрерывной работы, колебания нагрузки, рецептуру материала и историю предыдущих отказов вала.

Если существующий вал подвергся износу шлицев, необратимому скручиванию или поломке, простое изготовление другого вала тех же размеров может не решить основную проблему.

Первый вопрос должен быть:

Соответствовал ли исходный вал фактической рабочей нагрузке?

Материал и термообработка должны соответствовать применению

Текущий продукт поддерживает WR15E, WR30 и 40CrNiMoA, наряду с термообработкой вакуумной закалкой.

Выбор материала должен основываться на эксплуатационных требованиях, а не на использовании одного сорта для каждой машины.

Например, два вала с одинаковым номинальным наружным диаметром могут испытывать очень разные нагрузки в зависимости от крутящего момента редуктора, скорости вращения шнека, поперечного сечения шлицев и рецептуры процесса.

Надежный вал поэтому требует правильного сочетания:

Материал + Термообработка + Геометрия шлицев + Размеры вала + Рабочий крутящий момент

Использование более прочного материала само по себе не компенсирует неправильный размер вала, чрезмерную рабочую нагрузку или плохую посадку шлицев.

Холоднокатаные шлицы и посадка шнековых элементов

Вал и шнековые элементы образуют единую систему передачи крутящего момента.

Если в шлицевом соединении вала имеется чрезмерный зазор относительно внутреннего шлицевого соединения шнекового элемента, повторяющиеся реверсы крутящего момента и изменения нагрузки могут увеличить относительное движение на контактных поверхностях.

Если посадка слишком тугая, установка и снятие могут стать затруднительными.

Таким образом, цель состоит не просто в производстве максимально «тугого» шлицевого соединения. Цель — контролируемое и воспроизводимое зацепление между валом и шнековыми элементами.

Для проектов замены OEM шлицевое соединение должно оцениваться вместе с существующими шнековыми элементами, оригинальным чертежом или точными данными размеров.

Замена OEM требует большего, чем диаметр вала

Для вала экструдера для замены OEM общий диаметр и длина являются лишь базовыми справочными размерами.

Заменяющий вал также должен соответствовать существующей машине по профилю шлицев, размерам шлицев, положению шнековых элементов, соединению со стороны редуктора, передней фиксирующей структуре и конфигурации охлаждения.

Текущий продукт может поставляться с внутренним охлаждением или без него в зависимости от конструкции машины.

Если оригинальный чертеж недоступен, можно измерить существующий вал и соответствующие шнековые элементы.

Однако применяется важное правило:

Не воспроизводите напрямую изношенные размеры шлицев.

Старый вал следует сначала проверить, чтобы определить, какие поверхности уже потеряли материал во время эксплуатации. В противном случае чрезмерный зазор от изношенного компонента может быть воспроизведен в новом валу.

Когда следует проверять вал?

Этот тип вала особенно актуален, когда экструзионная линия демонстрирует повторяющийся износ шлицев, увеличение зазора шнековых элементов, скручивание вала, поломку, трудности с установкой сменных шнековых элементов или повторяющиеся проблемы с валом при изменяющихся нагрузках процесса.

В этих ситуациях вал не следует оценивать отдельно.

Также следует рассмотреть выход редуктора, конфигурацию шнека и фактическую нагрузку процесса, чтобы определить, исходит ли проблема от самого вала или от более широкой трансмиссионной системы.

Проверяйте вал и шнековые элементы вместе

Установка новых шнековых элементов на изношенный вал все еще может привести к чрезмерному зазору шлицев.

Аналогично, установка нового вала в шнековые элементы с сильно изношенными внутренними шлицами может не восстановить предполагаемую посадку.

Для ремонтных работ лучше оценить:

Состояние шлицев вала → Состояние шлицев шнекового элемента → Фактическая посадка → Рабочий крутящий момент

Это помогает определить, нужно ли заменять только вал или следует также обновить некоторые шнековые элементы.

Какая информация нужна?

Для первоначальной оценки замены предоставьте модель экструдера, чертеж существующего вала или образец, информацию о шлицах или соответствующие шнековые элементы, общие размеры вала, данные редуктора или двигателя и текущее состояние отказа или износа.

При наличии фотографии износа шлицев или поврежденного вала могут помочь выявить области, требующие более точного измерения.

FAQ

Зачем использовать холоднокатаный шлиц на валу экструдера?

Процесс холодной прокатки обеспечивает специальный производственный маршрут для шлицевого соединения, передающего крутящий момент. Окончательная производительность по-прежнему зависит от правильного профиля, материала, термообработки, размеров и рабочей нагрузки.

Гарантирует ли холоднокатаный шлиц, что вал не выйдет из строя?

Нет. Надежность вала также зависит от уровня крутящего момента, геометрии вала, материала, термообработки, посадки шлицев, выравнивания и условий эксплуатации.

Можно ли использовать старый вал в качестве образца для замены?

Да, но изношенные поверхности шлицев должны быть сначала идентифицированы, чтобы износ при эксплуатации не был скопирован в новый компонент.

Можно ли настроить вал для существующего экструдера?

Да. Геометрия шлицев, длина, торцевые интерфейсы и конфигурация охлаждения могут быть изготовлены в соответствии с чертежами, образцами или измеренными размерами машины.

Запросить обзор замены вала и шлицев

Если ваш существующий вал демонстрирует износ шлицев, скручивание, повторяющийся зазор или поломку при изменяющихся нагрузках крутящего момента, отправьте нам чертеж или образец вала, соответствующие шнековые элементы и информацию об эксплуатации.

Мы можем оценить геометрию шлицев, размеры вала, материал и интерфейсы замены перед изготовлением.

Отправьте данные вашего вала для обзора холоднокатаных шлицев и замены OEM
