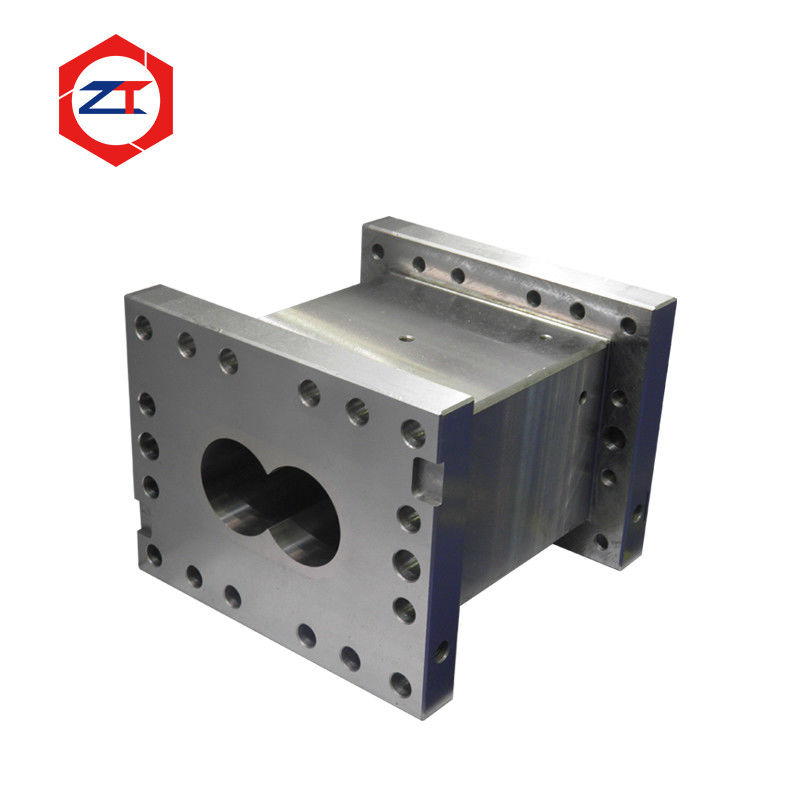

Двухшнековый цилиндр диаметром 65 мм и набор винтовых элементов для экструзии листов ПЭТ

65-мм комплект двухшнековой гильзы и шнековых элементов для экструзии ПЭТ-листа

Этот комплект двухшнековой гильзы и шнековых элементов диаметром 65 мм предназначен для линий экструзии ПЭТ-листа, которые требуют согласованных запасных компонентов вместо покупки гильзы и шнековых элементов по отдельности.

Конфигурация основана на двухшнековой системе модели 65 с диаметром гильзы Φ63 мм и межосевым расстоянием 52 мм. Оригинальная конфигурация продукта сочетает в себе гильзу с полной футеровкой и шнековые элементы из W6Mo5Cr4V2 (6542) и может включать закрытые, загрузочные, вентиляционные и комбинированные секции гильзы.

Оценивая гильзу и шнековые элементы как единую рабочую систему, комплект замены помогает поддерживать правильную геометрию, совместимость при сборке и зазор между шнеком и гильзой.

Типичные проблемы, которые он может решить, включают:

• Гильза и шнековые элементы, приобретенные из разных источников, не совпадают должным образом
• Чрезмерный зазор после замены только изношенных шнековых элементов
• Новая гильза, установленная с сильно изношенными существующими шнеками
• Неправильные размеры шлицев или шнековых элементов
• Размеры вентиляционной гильзы не соответствуют существующей линии ПЭТ
• Сложность воспроизведения старой конфигурации экструзии

Ключевые характеристики

На существующей странице продукта перечислены эти ключевые размеры модели 65, и продукт идентифицируется как гильза с полной футеровкой в сочетании со шнековыми элементами 6542.

Почему следует заменять гильзу и шнековые элементы комплектом?

Диаметр гильзы и шнековые элементы работают вместе, создавая фактический рабочий зазор внутри двухшнекового экструдера.

В ходе длительного производства оба компонента постепенно изнашиваются.

Если заменяются только шнековые элементы, а диаметр гильзы уже увеличен, новые шнеки могут по-прежнему работать с чрезмерным зазором.

Аналогично, установка новой гильзы при продолжении использования сильно изношенных шнековых элементов может не восстановить первоначальное рабочее состояние.

При экструзии ПЭТ-листа неправильный рабочий зазор может привести к:

• Обратный поток материала
• Снижение эффективности транспортировки
• Нестабильное давление
• Изменения в поведении заполнения
• Снижение повторяемости процесса

Для сильно изношенных систем оценка гильзы и шнековых элементов вместе обеспечивает лучшую основу для замены.

Гильза с полной футеровкой для защиты от износа

Конструкция гильзы использует корпус из конструкционной стали в сочетании с полной футеровкой.

Такая конструкция позволяет выбирать материал рабочей поверхности в соответствии с фактическими условиями процесса, в то время как внешний корпус гильзы обеспечивает структурную поддержку.

На текущей странице также перечислены различные варианты футеровки и материалов гильз для условий износа, коррозии и комбинированного износа-коррозии.

При переработке ПЭТ выбор материала должен учитывать:

• Уровень загрязнения перерабатываемого ПЭТ
• Наполнители или добавки
• Температура переработки
• Существующий характер износа гильзы
• Требуемый срок службы
• Условия очистки и эксплуатации

Следовательно, футеровка должна выбираться в соответствии с фактическими условиями отказа, а не только по твердости.

Шнековые элементы из W6Mo5Cr4V2

W6Mo5Cr4V2, обычно называемый 6542, используется для шнековых элементов в текущей конфигурации.

Запасные шнековые элементы могут быть изготовлены в соответствии с существующей компоновкой шнека, включая:

• Транспортировочные элементы
• Смесительные элементы
• Элементы обратного хода
• Переходные элементы
• Индивидуальные профили шнеков

Важные размеры включают наружный диаметр, длину элемента, шаг, внутренний шлиц и соединение с соседними шнековыми элементами.

Для проектов замены как внешний рабочий профиль, так и внутреннее соединение вала должны соответствовать существующему оборудованию.

Секции гильзы для экструзии ПЭТ-листа

Экструзия ПЭТ-листа может потребовать большего, чем стандартная закрытая гильза.

В зависимости от конфигурации машины, секции гильзы могут включать:

• Загрузочная гильза
• Закрытая технологическая гильза
• Вентиляционная гильза
• Секция вакуумной вентиляции
• Комбинированная гильза
• Индивидуальная технологическая секция

Существующая страница специально указывает на вентиляционные и комбинированные гильзы для экструзии ПЭТ-листа.

При переработке ПЭТ вентиляционные секции особенно важны, когда процесс требует удаления влаги или летучих компонентов.

Следовательно, запасные вентиляционные гильзы должны соответствовать не только диаметру и межосевому расстоянию, но и вентиляционному отверстию, монтажному интерфейсу и окружающим секциям гильзы.

Точная замена по чертежу или образцу

Комплект гильзы и шнековых элементов может быть воспроизведен в соответствии с:

• Оригинальные технические чертежи
• Существующие образцы гильз
• Существующие образцы шнековых элементов
• Измеренные размеры
• Полная конфигурация шнека

Критические размеры гильзы включают:

• Диаметр Φ63 мм
• Межосевое расстояние 52 мм
• Длина гильзы
• Соединительные поверхности
• Положения болтовых отверстий
• Вентиляционное отверстие
• Интерфейсы нагрева и охлаждения

Для шнековых элементов также следует подтвердить шлиц, шаг, профиль и общую собранную длину.

При использовании изношенных компонентов в качестве образцов, износ следует отделять от первоначальных проектных размеров перед изготовлением.

Производство и контроль

Контроль может включать:

• Размеры диаметра гильзы
• Межосевое расстояние
• Размеры интерфейса гильзы
• Наружный диаметр шнекового элемента
• Внутренний шлиц
• Длина и профиль элемента
• Проверка материала
• Герметичность каналов охлаждения
• Совместимость при сборке

Данные о размерах могут быть сохранены после подтверждения для упрощения будущих повторных заказов на замену.

Информация, необходимая для оценки

Пожалуйста, предоставьте:

1. Модель экструдера
2. Чертеж или образец гильзы
3. Чертеж или образец шнекового элемента
4. Полная конфигурация шнека, если доступна
5. Тип ПЭТ-материала
6. Первичный или переработанный ПЭТ
7. Текущее состояние износа
8. Существующие материалы гильзы и шнека
9. Конфигурация вентиляции
10. Требуемое количество

Часто задаваемые вопросы

Можно ли заказать гильзу и шнековые элементы вместе?
Да. Эта страница специально позиционируется как комплект для согласованной замены.

Диаметр отверстия 65 мм?
Текущая конфигурация модели 65 использует диаметр отверстия Φ63 мм и межосевое расстояние 52 мм.

Можно ли заменить только изношенные компоненты?
Да, но оставшиеся компоненты гильзы и шнека следует проверить, чтобы убедиться, что рабочий зазор остается приемлемым.

Можно ли улучшить материал?
Да. Материалы футеровки гильзы и шнековых элементов могут быть пересмотрены в соответствии с фактическим износом, коррозией и условиями переработки ПЭТ.

Отправьте нам ваш чертеж гильзы, образцы шнековых элементов или существующие размеры. Мы можем оценить, следует ли заменять гильзу и шнеки вместе, и подтвердить критические размеры перед изготовлением.

Отправьте данные вашей гильзы и шнека экструдера ПЭТ для технического обзора
