Запасной корпус двухшнекового экструдера должен не только соответствовать диаметру, межосевому расстоянию и монтажным размерам. Система нагрева и охлаждения также должна соответствовать фактическому процессу и существующей экструзионной линии.

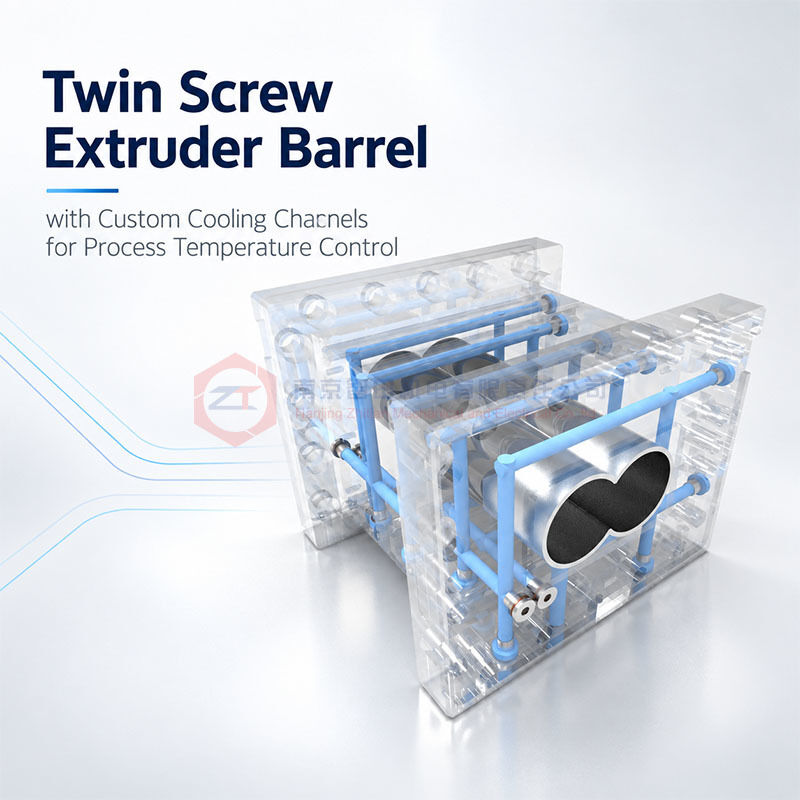

Этот корпус разработан с прямыми, спиральными или индивидуальными охлаждающими каналами для применений, где важен как контроль температуры процесса, так и совместимость с заменой OEM. Доступные конфигурации включают основные технологические корпуса, питающие корпуса, корпуса боковых питателей и корпуса дегазации.
Для существующей машины цель состоит не просто в добавлении большего охлаждения. Расположение охлаждающих каналов, положение водяных портов, конструкция корпуса и требования к технологической зоне должны работать вместе.
Почему дизайн охлаждающих каналов имеет значение
Корпус является одним из основных теплопередающих компонентов в двухшнековой экструзионной системе.
Во время работы тепло может поступать от внешних нагревателей, а также от механической энергии, генерируемой деформацией материала и вращением шнека. В зависимости от рецептуры и зоны обработки, корпус может нуждаться в нагреве, охлаждении или их комбинации для поддержания требуемой температуры процесса.
Неподходящая схема охлаждения может затруднить контроль температуры, даже если сам корпус имеет правильные размеры.
Важные факторы включают:
- Положение охлаждающего канала
- Геометрия канала
- Расположение впускных и выпускных отверстий для воды
- Толщина стенки корпуса
- Система нагрева
- Функция технологической зоны
- Требуемое отведение тепла
- Подключения существующей машины
По этой причине систему охлаждения следует рассматривать при проектировании корпуса, а не относиться к ней как к внешнему аксессуару.
Прямые, спиральные и индивидуальные охлаждающие каналы
Текущий ассортимент корпусов поддерживает прямые охлаждающие каналы, спиральные охлаждающие каналы и индивидуальные конструкции охлаждения.
Нет единого типа канала, который автоматически лучше всего подходит для каждого корпуса.
Конфигурация с прямыми каналами может подходить для некоторых существующих компоновок машин и интерфейсов замены, в то время как спиральная конфигурация может быть выбрана там, где геометрия корпуса и требования к терморегулированию это оправдывают.
Индивидуальные каналы полезны, когда заменяемый корпус должен воспроизводить существующую схему охлаждения или когда стандартная конфигурация не соответствует технологической зоне.
Окончательный выбор должен учитывать требования к теплопередаче, сопротивление потоку, доступное давление воды, положения внешних подключений и оригинальную конструкцию машины.
Контроль температуры процесса — это больше, чем просто «больше охлаждения»
Увеличение потока охлаждающей воды или добавление большего количества каналов не приводит автоматически к лучшей стабильности температуры.
Если фактическая проблема температуры вызвана чрезмерным сдвигом процесса, неправильной конфигурацией шнека, нестабильным питанием материала или неподходящими условиями эксплуатации, изменение только системы охлаждения корпуса может не решить ее.
Назначение корпуса экструдера с индивидуальными охлаждающими каналами — обеспечить корпус соответствующей возможностью терморегулирования для процесса.
Хорошая оценка замены должна поэтому разделять два вопроса:
Правильна ли конфигурация охлаждения корпуса?
и
Выделяет ли процесс больше тепла, чем ожидалось?
Это позволяет избежать рассмотрения каждой температурной флуктуации как проблемы охлаждающего канала.
Различные положения корпуса имеют разные тепловые требования
Текущий продукт может быть сконфигурирован как основной технологический корпус, питающий корпус, корпус бокового питателя или корпус дегазации.
Эти положения не обязательно требуют идентичного теплового управления.
Питающий корпус
Секция подачи может требовать контролируемых температурных условий для поддержания стабильного приема материала и предотвращения нежелательных тепловых эффектов вблизи входного отверстия.
Основной технологический корпус
Основная технологическая секция может испытывать более высокое потребление механической энергии и изменяющиеся тепловые нагрузки по мере плавления, смешивания и повышения давления полимера.
Корпус бокового питателя
Секция боковой подачи должна сочетать требуемую температуру процесса с точными интерфейсами для бокового питателя и окружающих секций корпуса.
Корпус дегазации
Секция дегазации требует правильной геометрии вентиляционного отверстия вместе с соответствующим контролем температуры, чтобы процесс оставался совместимым с предполагаемым условием вентиляции.
Именно поэтому схема охлаждения должна соответствовать положению корпуса, а не стандартизироваться слепо для каждой секции.
Замена OEM требует соответствия интерфейса охлаждения
Для корпуса двухшнекового экструдера для замены OEM механические размеры — это только часть спецификации.
Новый корпус должен быть проверен на:
Профиль отверстия → Межосевое расстояние → Длина секции → Соединительные поверхности → Монтажные отверстия → Охлаждающие порты → Система нагрева → Отверстия для подачи или вентиляции
Корпус может подходить механически, но все равно создавать проблемы при установке, если соединения охлаждающей воды находятся в неправильном положении.
Для старых машин сохранение существующих положений впускных и выпускных отверстий может сократить ненужные модификации шлангов, трубопроводов и окружающего оборудования.
Если оригинальный чертеж недоступен, существующий корпус можно измерить, а положения охлаждающих портов записать перед изготовлением.
Материал и конструкция охлаждения должны выбираться отдельно
Текущий продукт поддерживает базовые материалы, включая 38CrMoAlA, сталь 45, нержавеющую сталь 304 и индивидуальные сплавы, а также никелевые вкладыши и производственные маршруты, такие как HIP, цельнолитые сплавные гильзы и лазерное напыление.
Выбор материала и конструкция охлаждения решают разные задачи.
Материал или вкладыш должны в первую очередь реагировать на:
- Абразивный износ
- Коррозия
- Процессная среда
- Содержание наполнителя
- Требуемые условия эксплуатации
Охлаждающий канал должен в первую очередь реагировать на:
- Требование терморегулирования
- Геометрия корпуса
- Положение в процессе
- Существующая схема подключения
Для 38CrMoAlA текущая спецификация указывает глубину азотирования 0,4–0,7 мм. Это значение относится конкретно к варианту азотированного 38CrMoAlA и не должно рассматриваться как спецификация вкладыша.
Замена корпуса по существующему образцу
Старый корпус может быть использован в качестве эталона для измерений, когда оригинальный чертеж недоступен.
Однако при разработке замены необходимо определить как исходные функциональные размеры, так и любые изменения, вызванные износом в процессе эксплуатации.
Оценка может включать:
- Износ отверстия
- Межосевое расстояние
- Соединительные поверхности
- Длина секции
- Отверстия для нагрева
- Охлаждающие каналы
- Положения впускных и выпускных отверстий для воды
- Отверстия для подачи, боковой подачи или вентиляции
Это помогает избежать воспроизведения поврежденных размеров, сохраняя при этом интерфейсы, требуемые существующей экструзионной линией.
Какая информация нужна для обзора корпуса с охлаждающими каналами?
Для первоначальной оценки, пожалуйста, предоставьте:
- Модель экструдера и положение корпуса
- Существующий чертеж или образец корпуса
- Информация о диаметре и межосевом расстоянии
- Положения впускных и выпускных отверстий для охлаждающей воды
- Процессный материал
- Нормальная рабочая температура
- Текущая проблема терморегулирования или износа корпуса
Фотографии существующих охлаждающих соединений полезны, когда чертежи неполные.
Часто задаваемые вопросы
Всегда ли спиральный охлаждающий канал лучше прямого?
Нет. Правильный дизайн зависит от геометрии корпуса, тепловых требований, доступных условий потока и существующих интерфейсов машины.
Можете ли вы воспроизвести охлаждающие порты существующего корпуса?
Да. Положения охлаждающих портов и конфигурация каналов могут быть оценены по чертежам, измерениям или существующему корпусу.
Увеличение охлаждения автоматически решает проблему высокой температуры корпуса?
Нет. Высокая температура процесса также может быть связана с конфигурацией шнека, сдвигом процесса, условиями подачи или рабочей нагрузкой.
Можно ли индивидуально настроить дизайн охлаждения и износостойкий материал вместе?
Да. Конфигурация охлаждающих каналов и выбор материала или вкладыша могут быть подобраны отдельно в соответствии с тепловыми условиями и условиями износа применения.
Запросить обзор замены корпуса с охлаждающими каналами
Если ваш существующий корпус имеет проблемы с терморегулированием, несоответствующие охлаждающие соединения или требует замены OEM, отправьте нам чертеж корпуса, модель машины, схему охлаждающих портов и информацию о процессе.
Мы можем оценить:
Размеры корпуса → Охлаждающий канал → Водяные соединения → Технологическая зона → Материал → Защита от износа → Соответствие OEM-замене
Отправьте данные вашего корпуса для обзора охлаждающих каналов и OEM-замены
