Прецизия 71 мм трехуровневый винтовой элемент для 75-класса OEM замена

Запасной элемент шнека должен соответствовать не только номинальному размеру экструдера. Для существующей двухшнековой экструзионной линии класса 75 новый элемент также должен воспроизводить требуемый наружный диаметр, трехзаходный рабочий профиль, длину, шлицевое соединение, размеры торцевых поверхностей и положение сборки.

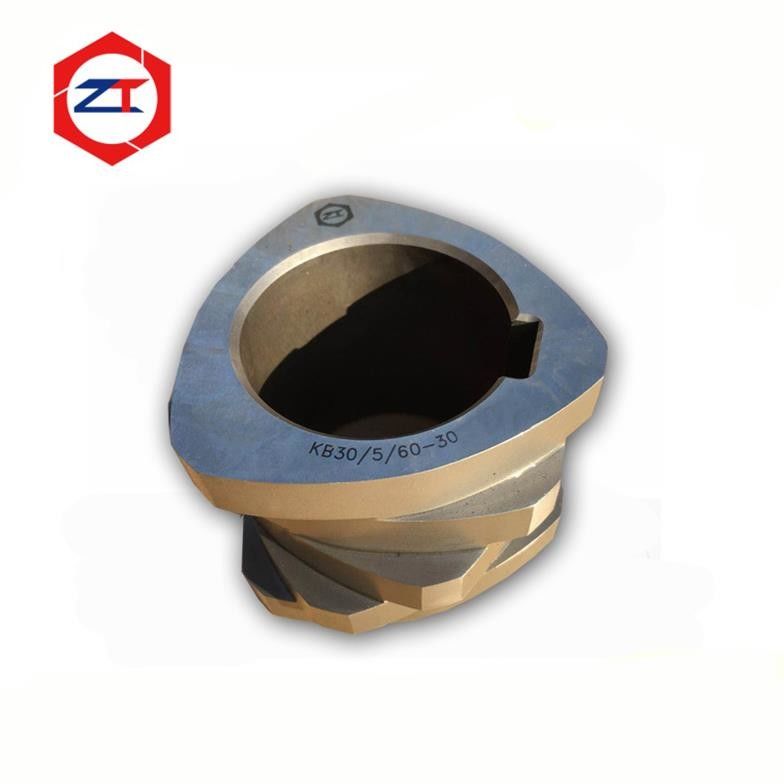

Этот прецизионный трехзаходный шнековый элемент диаметром 71 мм разработан для замены оригинальных деталей, где критически важны точность размеров и правильная сборка. Элемент изготовлен из быстрорежущей стали W6Mo5Cr4V2 / 6542 и имеет контролируемые допуски по размерам для обеспечения совместимости с существующей сборкой шнека.

Для клиентов, заменяющих только один или несколько изношенных элементов, точная геометрия особенно важна, поскольку новый компонент должен правильно работать с оставшимися оригинальными элементами, уже установленными на валу.

Модульная двухшнековая сборка может содержать множество отдельных транспортирующих, смешивающих и переходных элементов. Каждый компонент располагается рядом со следующим, образуя полную конфигурацию шнека.

Если сменный элемент имеет неправильную длину, наружный профиль или размеры торцевой поверхности, ошибка не остается изолированной. Она может повлиять на конечную сборку шнека, положение элементов и состояние сборки.

Для этого шнекового элемента диаметром 71 мм контролируемые производственные допуски включают:

• Допуск по длине: ±0,01 мм
• Допуск по наружному диаметру: -0,03 / 0 мм
• Допуск по переходной дуге: ±0,02 мм

Эти контролируемые размеры особенно важны для проектов замены оригинальных деталей, где новый элемент должен соответствовать существующей системе шнека, а не полностью новой сборке.

Трехзаходный шнековый элемент имеет иную рабочую геометрию, чем обычные одно- или двухзаходные элементы.

Однако три заходности не следует автоматически описывать как «лучшие» или «более производительные». Правильная геометрия зависит от исходной конфигурации шнека и функции элемента в данном положении в процессе.

Основная цель проекта замены оригинальной детали — точно воспроизвести требуемый трехзаходный профиль, чтобы сменный компонент продолжал выполнять предназначенную функцию в рамках существующей конструкции шнека.

Важные параметры замены включают:

• Трехзаходный профиль
• Наружный диаметр
• Длина элемента
• Шаг и ход винта
• Переходная геометрия
• Внутреннее шлицевое соединение
• Размеры торцевых поверхностей
• Положение установки в конфигурации шнека

Если оригинальный элемент уже значительно изношен, эти размеры не следует копировать напрямую, не определив предварительно, какие поверхности потеряли материал в процессе эксплуатации.

Текущий элемент диаметром 71 мм изготовлен из W6Mo5Cr4V2, обычно называемой быстрорежущей сталью 6542.

При выборе материала для двухшнековой экструзии всегда следует учитывать фактические условия эксплуатации. Скорость износа может значительно варьироваться в зависимости от типа полимера, содержания наполнителя, стекловолокна, минеральных добавок, скорости вращения шнека, крутящего момента и положения элемента в конфигурации шнека.

Быстрорежущая сталь может обеспечить практичное износостойкое решение для многих применений компаундирования, но самый твердый или самый дорогой материал не всегда является правильным выбором для каждой позиции.

Если существующий элемент из стали 6542 уже обеспечивает приемлемый срок службы, воспроизведение исходной спецификации материала может быть целесообразным. Если износ необычно быстрый, следует пересмотреть условия процесса и механизм износа, прежде чем просто изготавливать еще один идентичный элемент.

Номинальный наружный диаметр — это только отправная точка для замены.

Прецизионный сменный шнековый элемент OEM также должен соответствовать:

Рабочий профиль → Шаг и ход винта → Длина элемента → Внутренний шлиц → Торцевые поверхности → Переходная геометрия → Положение в конфигурации шнека

Шлицевое соединение особенно важно, поскольку оно соединяет шнековый элемент с валом и передает крутящий момент через модульную сборку шнека.

Если шлиц слишком свободный, чрезмерный зазор может способствовать движению и износу соединения. Если он слишком тугой, установка и снятие могут стать затруднительными.

Таким образом, цель состоит в том, чтобы воспроизвести требуемую посадку шлицев, а не просто изготовить компонент с тем же внешним видом.

Множество шнековых элементов непрерывно собираются вдоль вала.

Это означает, что небольшая погрешность в размерах одного элемента может привести к накоплению ошибки при установке множества элементов вместе.

Контролируемая длина элемента и точно обработанные торцевые поверхности помогают поддерживать спроектированную общую сборку шнека и правильный контакт между соседними компонентами.

Это становится особенно важным, когда клиенты заменяют только несколько изношенных элементов, сохраняя оставшийся комплект шнеков.

Новые детали должны интегрироваться в существующую сборку, не создавая неожиданных зазоров, помех или изменений общей длины сборки.

Оригинальный чертеж является предпочтительным источником для замены OEM-деталей, но для старых экструзионных линий он не всегда доступен.

Существующий шнековый элемент также может быть измерен и использован в качестве эталона для замены.

Однако изношенный компонент не следует копировать вслепую.

Перед определением новых производственных размеров изношенный элемент следует оценить, чтобы выявить:

• Исходные эталонные поверхности
• Изношенные поверхности витков
• Изменения наружного диаметра
• Износ шлицев
• Состояние торцевых поверхностей
• Износ переходного профиля

По возможности, сравнение изношенного элемента с соседними элементами, интерфейсом вала или другими исходными данными о размерах может помочь реконструировать правильную функциональную геометрию.

Во многих модульных двухшнековых системах — да.

Если вал, цилиндр и оставшиеся шнековые элементы все еще находятся в допустимом состоянии, отдельные изношенные элементы могут быть оценены для замены вместо автоматической замены полного комплекта шнеков.

Важным требованием является совместимость по размерам и функциям.

Сменный элемент должен соответствовать существующим шлицам вала, соседним элементам и исходному положению в процессе.

По этой причине мы рекомендуем определить изношенное положение в конфигурации шнека перед изготовлением сменной детали.

Для первоначальной оценки, пожалуйста, предоставьте:

1. Модель экструдера или информацию о машине класса 75
2. Чертеж или образец существующего шнекового элемента
3. Положение шнекового элемента в конфигурации шнека
4. Информация об обрабатываемом полимере и наполнителе
5. Фотографии изношенного элемента
6. Информация о соответствующем валу или шлицах, если доступно

Если оригинальный чертеж недоступен, существующий элемент может быть измерен после выявления изношенных участков.

Нет. Рабочий профиль, длина элемента, шаг, шлицы, торцевые поверхности и переходная геометрия также должны соответствовать существующей сборке шнека.

Поскольку новый элемент должен правильно собираться с существующими соседними элементами. Ошибки в длине или профиле могут повлиять на посадку и общие размеры сборки шнека.

Нет. Количество заходностей и геометрия должны соответствовать исходной функции процесса и конфигурации шнека. Цель замены OEM-детали — точное функциональное соответствие, а не изменение геометрии без оценки процесса.

Да. Однако изношенные поверхности должны быть сначала идентифицированы, чтобы износ в процессе эксплуатации не был воспроизведен в новом элементе.

Да, когда оставшийся комплект шнеков, вал и цилиндр все еще пригодны для дальнейшего использования, а сменные элементы могут быть точно подобраны.

Если ваша экструзионная линия класса 75 имеет изношенные трехзаходные шнековые элементы, отправьте нам существующий элемент, чертеж или информацию о размерах вместе с его положением в конфигурации шнека.

Мы можем оценить:

Размеры 71 мм → Трехзаходный профиль → Шлицевое соединение → Длина элемента → Посадка торцевых поверхностей → Материал → Совместимость с OEM-заменой

Отправьте данные вашего шнекового элемента диаметром 71 мм для оценки OEM-замены
