Коробка передач для экструдера с двумя винтами высокого крутящего момента для непрерывного комбинирования

Нужно заменить перегруженную, перегревающуюся или устаревшую редуктор двухшнекового экструдера?

Этот редуктор с высоким крутящим моментом разработан для соосных двухшнековых экструзионных линий, где критически важны стабильная передача крутящего момента, точное выравнивание двух выходов и надежная непрерывная работа.

Вместо выбора редуктора только по мощности двигателя мы оцениваем фактический рабочий крутящий момент, скорость вращения шнеков, передаточное число, вариации нагрузки, межосевое расстояние и существующие интерфейсы машины перед тем, как рекомендовать конфигурацию редуктора.

Для проектов замены отправьте нам ваш существующую модель редуктора или фото, мощность двигателя, выходную скорость шнека и межосевое расстояние выходного вала. Эти четыре параметра достаточны для начала первоначальной технической оценки.

Ваш существующий редуктор экструдера проявляет эти проблемы?

Проблема редуктора не всегда вызвана одним поврежденным зубчатым колесом или подшипником.

Повторяющиеся сигналы перегрузки, повышение температуры масла, аномальная вибрация, шум зубчатых колес, нестабильная скорость шнека, преждевременный выход из строя подшипников или частые остановки могут указывать на то, что существующий редуктор неправильно подобран к фактическим условиям эксплуатации.

Типичные проблемы включают:

• Перегрузка редуктора при обработке с высоким крутящим моментом
• Чрезмерная температура масла при непрерывной работе
• Ускоренный износ зубчатых колес или подшипников
• Нестабильная скорость шнека при изменяющихся нагрузках процесса
• Несоответствие выходного вала или монтажного интерфейса
• Повторяющиеся отказы после предыдущих ремонтов
• Трудности с поиском устаревшего оригинального редуктора

Текущая страница продукта уже охватывает перегрузку, температуру масла, износ подшипников и зубчатых колес, нестабильную скорость шнека и замену устаревших редукторов; эти пункты стоит сохранить, поскольку они напрямую соответствуют болевым точкам клиентов.

Если ваш существующий редуктор имеет одну из этих проблем, первым шагом должно быть выявление причины, а не простое воспроизведение старой спецификации.

Выбирайте редуктор по фактическому требованию к крутящему моменту

Более высокая плотность крутящего момента не всегда лучше.

Правильный редуктор должен обеспечивать достаточную передаточную способность для фактического процесса, избегая при этом ненужного завышения спецификаций.

ZHITIAN предлагает несколько серий редукторов для различных рабочих условий:

Это позволяет выбирать редуктор на основе фактического экструзионного процесса, а не автоматически выбирать самую высокую доступную спецификацию.

Применения могут включать инженерные пластики, компаунды, армированные стекловолокном, составы с высоким содержанием наполнителя, мастербатчи, переработанные полимеры и другие процессы непрерывного компаундирования, где нагрузка на трансмиссию изменяется в зависимости от материала и условий эксплуатации.

Мощности двигателя недостаточно

Распространенная ошибка при выборе редуктора — использовать только кВт двигателя.

При одинаковой мощности двигателя крутящий момент, передаваемый редуктором, изменяется в зависимости от скорости и передаточного числа. Поэтому фактический выбор должен учитывать:

Мощность двигателя + Входная скорость + Выходная скорость + Передаточное число + Требуемый крутящий момент + Непрерывная нагрузка

Больший двигатель не означает автоматически, что редуктор может безопасно передавать свою полную номинальную мощность при любых условиях эксплуатации.

Если существующий редуктор страдал от повторяющихся перегрузок, повреждения подшипников или аномального повышения температуры, простое изготовление другого редуктора с той же номинальной спецификацией может привести к повторению той же проблемы. Сначала следует рассмотреть текущее условие нагрузки. Этот принцип также уже отражен на вашей существующей странице и должен оставаться центральным преимуществом.

Может ли он заменить ваш существующий двухшнековый редуктор?

Для замены редуктора двухшнекового экструдерапередаточная способность — это только половина проблемы.

Новый редуктор также должен механически соответствовать существующей экструзионной линии.

Критические размеры для замены включают:

Межосевое расстояние выходного вала, выходная шлицевая или муфта, положение входного вала, высота вала, монтажная поверхность, схема монтажных отверстий и интерфейсы смазки/охлаждения.

Заменяющий редуктор может быть разработан в соответствии с оригинальным чертежом, существующей моделью редуктора или измеренными интерфейсами машины. Ваша текущая страница уже поддерживает замену на основе чертежей, данных модели и измеренных размеров.

Это особенно полезно, когда:

• Оригинальная модель редуктора устарела
• Срок поставки от производителя слишком долгий
• Существующий редуктор имеет повторяющиеся отказы
• Доступны только частичные чертежи
• Экструзионная линия должна сохранить свои существующие механические интерфейсы

Цель состоит не просто в изготовлении редуктора, который можно установить. Замена также должна соответствовать фактической рабочей нагрузке.

Надежная трансмиссия для непрерывного компаундирования

Редуктор с высоким крутящим моментом должен работать как единая трансмиссионная система.

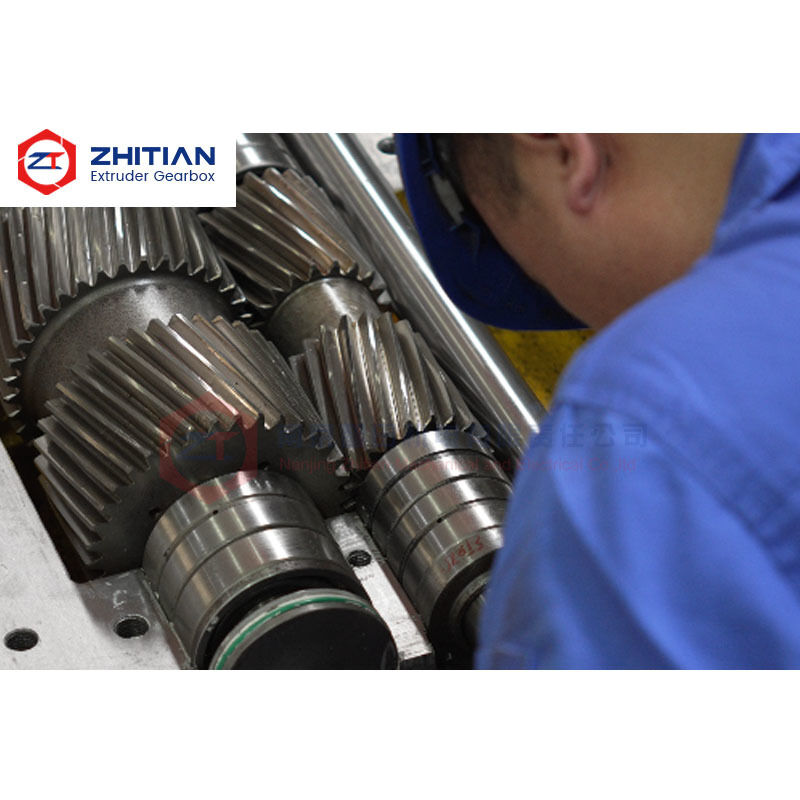

Прецизионная зубчатая передача

Прецизионно шлифованные шестерни из легированной стали помогают поддерживать точный контакт зубьев и стабильную передачу мощности. Точность зубчатых колес и термообработка особенно важны при непрерывной работе с высокой нагрузкой.

Поддержка подшипников

Подшипники должны выдерживать комбинированные нагрузки, возникающие в тесно расположенной двухвыходной трансмиссионной системе. Поэтому выбор и установка подшипников должны рассматриваться совместно со структурой зубчатых колес и выходного вала.

Принудительная смазка маслом

Редуктор использует принудительную смазку маслом для подачи смазочного материала в критические положения зубчатых колес и подшипников.

Система может включать фильтрацию, мониторинг давления, мониторинг температуры и охлаждение масла в зависимости от конфигурации редуктора. Ваш существующий продукт уже выделяет принудительную смазку и внешнее охлаждение масла как основные конфигурации.

Высокая температура масла не должна автоматически рассматриваться как проблема охлаждения. Чрезмерная нагрузка процесса, недостаточный поток масла, неподходящая смазка, заблокированная фильтрация, состояние подшипников, контакт зубчатых колес или выравнивание также могут повысить температуру.

Точность замены имеет значение

Даже при достаточной мощности крутящего момента неточные интерфейсы редуктора могут вызывать дополнительные нагрузки на валы, подшипники и муфты.

Поэтому при производстве замен мы уделяем особое внимание:

Межосевое расстояние → Выходной интерфейс → Монтажное положение → Выравнивание вала → Соединение смазки

Осмотр редуктора может включать проверку точности зубчатых колес, размеров валов, межосевого расстояния выхода, монтажных интерфейсов, работы смазки, проверку на утечки и состояние при работе без нагрузки.

Ведение этих записей также облегчает будущие заказы на замену и запасные части.

Отправьте нам 4 параметра для начала

Вам не нужно готовить полную техническую спецификацию перед обращением к нам.

Для первоначальной оценки редуктора отправьте:

1. Существующая модель редуктора или четкие фотографии
2. Мощность двигателя
3. Требуемая выходная скорость шнека
4. Межосевое расстояние выходного вала

При наличии могут быть предоставлены чертежи, передаточное число, размеры шлицев, фактический ток двигателя, эксплуатационные проблемы и информация о смазке для детального подтверждения.

Это намеренно проще, чем на текущей странице, где клиенту предлагается подготовить до 14 пунктов перед оценкой.

Часто задаваемые вопросы

Можете ли вы заменить редуктор, если оригинальная модель больше не доступна?

Да. Замена может быть оценена по существующей модели редуктора, чертежу или измеренным интерфейсам машины. Необходимо подтвердить межосевое расстояние, интерфейсы валов, монтажные размеры, скорость и рабочую нагрузку.

Достаточно ли мощности двигателя для выбора редуктора двухшнекового экструдера?

Нет. Мощность двигателя должна учитываться вместе с входной скоростью, выходной скоростью, передаточным числом, требуемым крутящим моментом и непрерывной рабочей нагрузкой.

Почему редуктор экструдера перегревается?

Возможные причины включают чрезмерную рабочую нагрузку, недостаточную циркуляцию масла, неподходящую смазку, заблокированную фильтрацию, проблемы с подшипниками, состояние зацепления зубчатых колес, ошибки выравнивания или неадекватное охлаждение. Трансмиссионная и смазочная системы должны оцениваться совместно.

Всегда ли следует выбирать редуктор с самой высокой плотностью крутящего момента?

Нет. Редуктор должен обеспечивать достаточную мощность крутящего момента и запас прочности для фактического процесса. Выбор значительно более высокой спецификации, чем требуется, может увеличить стоимость без решения реальной эксплуатационной проблемы.

Запросить оценку замены редуктора

Если ваш текущий редуктор перегружен, перегревается, часто выходит из строя или больше не доступен от первоначального поставщика, сначала отправьте нам основную информацию о машине.

Мы можем оценить:

Требуемая мощность крутящего момента → Передаточное число → Выходная скорость → Межосевое расстояние → Интерфейсы замены → Требования к смазке и охлаждению

Отправьте данные вашего редуктора для технической оценки

Начните с 4 параметров: модель редуктора или фото, мощность двигателя, скорость шнека и межосевое расстояние.
