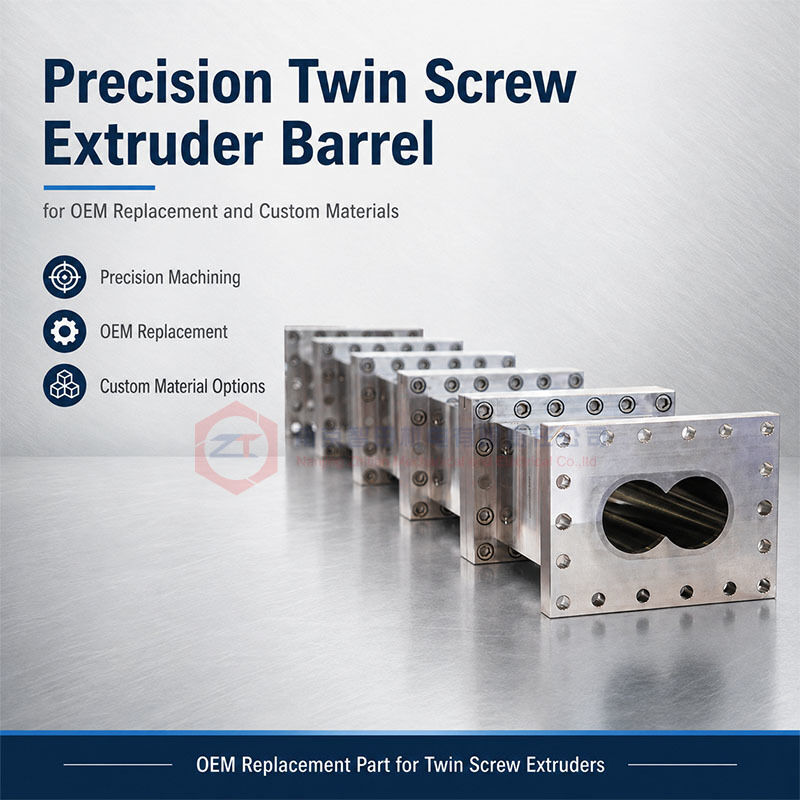

Прецизионный двухшнековый экструдер для замены OEM и нестандартных материалов

Прецизионный цилиндр двухшнекового экструдера для OEM-замены и работы со специальными материалами

Этот прецизионный цилиндр двухшнекового экструдера разработан для проектов по замене, где размерная совместимость и выбор материала одинаково важны. Он изготавливается с учетом геометрии существующего оборудования, условий технологического процесса и характера фактического износа или коррозии.

Совпадения только по номинальному размеру недостаточно. Профиль отверстий, межосевое расстояние, привалочные плоскости, установочные размеры и стыковочные интерфейсы смежных секций цилиндра должны точно подходить. Материал рабочей поверхности отверстий также должен соответствовать полимеру, наполнителям, добавкам и условиям эксплуатации.

Продукт сочетает в себе две ключевые возможности: точную OEM-замену и индивидуальный подбор материалов под конкретные условия применения.

Основные технические характеристики

Точная замена начинается с существующего оборудования

Цилиндр на замену должен в точности воспроизводить геометрию, требуемую существующим экструдером, а не просто копировать его внешний вид.

К критическим размерам относятся профиль сдвоенного канала, межосевое расстояние, длина цилиндра, привалочные плоскости, базовые поверхности, расположение отверстий под болты, каналы термостатирования и технологические отверстия.

Если эти размеры не совпадают, новый цилиндр может привести к несоосности каналов, образованию внутренних ступеней, неравномерному зазору между шнеком и цилиндром или трудностям при сборке.

При отсутствии оригинальных чертежей существующий цилиндр можно измерить, однако изношенные или подвергшиеся коррозии размеры нельзя копировать напрямую.

Поддержание правильного зазора между шнеком и цилиндром

Цилиндр и шнековые элементы работают как единая система. По мере износа канала рабочий зазор увеличивается, что может снизить эффективность транспортировки расплава, стабильность давления и повторяемость процесса.

Поэтому при замене цилиндра необходимо также учитывать состояние шнековых элементов. Если обе детали сильно изношены, замена только цилиндра может не восстановить первоначальные рабочие характеристики в полной мере.

Выбор материала в зависимости от механизма износа

Не существует универсального материала цилиндра, который подходил бы абсолютно для любого процесса.

Стандартная переработка: Азотированная сталь может быть практичным решением в условиях умеренного износа и коррозии.

Абразивное компаундирование: Стекловолокно, карбонат кальция, тальк и другие наполнители могут вызывать сильный абразивный износ. Для зон с высоким износом рекомендуется рассмотреть инструментальные стали или конструкции с гильзами из износостойких сплавов.

Коррозионно-активная переработка: Реакционноспособные рецептуры и агрессивные технологические среды могут вызывать питтинг или химическое разъедание. Системы из нержавеющей стали или сплавов на основе никеля следует подбирать с учетом химической среды и температуры.

Комбинированный износ и коррозия: Некоторые компаунды вызывают оба механизма разрушения одновременно. В таких случаях выбор материала не должен определяться только твердостью. Следует комплексно учитывать износостойкость, коррозионную стойкость, вязкость и температуру.

Цель состоит в том, чтобы выбрать наиболее подходящий материал рабочей поверхности, избегая необоснованного завышения требований для каждой секции цилиндра.

Подбор материалов для различных зон цилиндра

В секционном двухшнековом экструдере нагрузка распределяется по секциям неравномерно.

Более сильный износ или коррозия могут наблюдаться в зонах ввода наполнителя, боковой подачи, интенсивного смешения, реакции, дегазации или нагнетания давления. Другие секции могут работать в более мягких условиях.

Таким образом, материалы с повышенными эксплуатационными характеристиками можно сосредоточить в критических зонах, а в остальных использовать более экономичные материалы. Это помогает сбалансировать ресурс работы и затраты на замену.

Доступные конфигурации цилиндров

Цилиндры на замену могут поставляться в виде глухих секций, секций основной загрузки, боковой подачи, дегазации, вакуумирования или комбинированных секций.

Отверстия под нагреватели, каналы охлаждения, порты для датчиков и технологические отверстия также могут быть выполнены в точном соответствии с конфигурацией существующего оборудования.

Производство и контроль качества

Критический контроль качества может включать:

• Размеры и геометрию внутренних отверстий
• Межосевое расстояние и параллельность
• Габаритную длину
• Точность привалочных поверхностей
• Установочные и базовые размеры
• Расположение отверстий под болты и технологических портов
• Герметичность каналов охлаждения
• Состояние рабочей поверхности
• Контроль соответствия материала

Проверка должна подтвердить как точность размеров, так и совместимость с существующей шнековой системой и смежными секциями.

Информация, необходимая для технической оценки

Пожалуйста, предоставьте:

1. Марку и модель экструдера
2. Оригинальный чертеж (при наличии)
3. Образец существующего цилиндра или его размеры
4. Перерабатываемый полимер
5. Информацию о наполнителях или армирующих добавках
6. Добавки или коррозионно-активные компоненты
7. Текущий материал цилиндра
8. Фотографии износа или коррозии
9. Наиболее поврежденную секцию
10. Требуемое количество

Часто задаваемые вопросы

Да. Можно провести замеры существующего цилиндра, однако перед окончательным утверждением геометрии необходимо выявить размеры, подвергшиеся износу.

Нет. Интерфейсы и посадочные места должны оставаться совместимыми, но материал рабочей поверхности канала можно улучшить, если исходный материал слишком быстро изнашивается или подвергается коррозии.

Нет. Для разных секций можно использовать разные материалы в зависимости от фактического износа, коррозии и технологической нагрузки.

Да. Фактический рабочий зазор определяется совместным износом шнека и цилиндра.

Запросить техническую оценку для OEM-замены цилиндра

Отправьте нам чертеж цилиндра, бывший в эксплуатации образец или ключевые размеры вместе с информацией о перерабатываемом материале и текущем состоянии износа.

Мы поможем подтвердить совместимость интерфейсов, определить размеры, измененные износом, и порекомендовать подходящий материал для вашего технологического процесса.

Отправьте чертеж вашего цилиндра для OEM-замены и анализа материалов
